Kivilágítva! - Light is on!

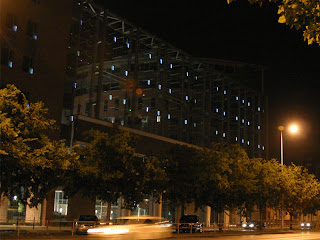

A mai napon sikeresen átadtuk a teljesen működő világító rendszert.

*
Today the completed lighting system has been received by the supervisor.

Munkában a legények - Men at work

A Nextlab tagjai -habár, jelentős részt vállaltak a panelek kivitelezésének szervezésében- legfőképpen a fény vezérléséért felelősek. Terveik szerint a homlokzaton megjelenő fénypontok aszerint fognak felvillani és kialudni, hogy milyen mértékű az autós forgalom (illetve a zaj) a Váci úton. Minél nagyobb a forgalom, annál gyorsabb változások lesznek megfigyelhetőek a homlokzaton.
*
Members of Nextlab, however, significantly took part in organizing the producing of light panels, responsible especially for light-operation. According to their idea, light spots on the facade will be on or off related to the size of the traffic (and noise) on Váci Road. The higher the traffic, the faster changes will be seen on the facade.

Egyben - Altogether

Az építészet romantikája - Romanticism of the architecture

Tanulmányoztunk pár fénytani jelenséget is a helyszínen...

*

We studied some optical phenomena as well on the spot...

1000 méter kültéri kábel - 1000 metres of outdoor cable

fotó: Ilovszky Soma







A függönyfal réseiben, szerkezetéhez illesztve, pontos bekötési terv szerint haladnak a kábelek. Szabad szemmel alig láthatóak.
*
According to an accurate electrical plan he cables are led in the gaps of the curtain wall applied on its structure.
They are hardly visible by naked eye.

Függönyfal - Curtain wall

A függönyfalak - az esetek többségében - egy épület előtt húzódó, annak tartófalait támasztékul használó, függesztett üvegszerkezetek. A mostani helyzet más: szabadon álló, térhatároló függönyfalról van szó, mely nagyon komoly, önálló tartószerkezetet igényel. A fő támasztékot a vas rácsostartók jelentik, melyekhez egyrészt az üvegtáblák sarkait rögzítő, gyűrű alakú megfogók, másrészt a minden irányban történő feszítést biztosító pálcák kapcsolódnak.
*
Curtain walls - in most cases - are hung glass structures in front of a building, which use the walls of the building as support. This case is different: it is a freestanding screen, which needs its serious, own support. Iron truss-girders meen the main support. Ring-shaped holders fixing the corners of glass panels and rods ensuring the trussing of the structure to every direction join this iron construction.

A tarisznyások is fent vannak - The ones with haversacks are also on

Azért, annyira nem is láthatóak a tarisznyák...sőt, nappal maguk a furatos panelek sem!
Ez nem probléma, nappal a függönyfal egésze szinte láthatatlan, este viszont nagyon jól kommunikálnak a világító panelek.
*
Well, haversacks can hardly been seen...even the drilled panels themselves in daytime!
It is not a problem, during day the whole curtain wall is almost invisible, but, in the evenings, light-panels can communicate well.

Fotó: Ilovszky Soma

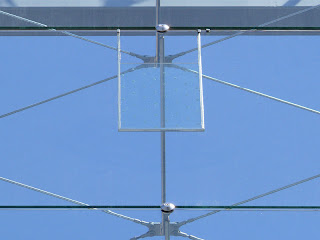

Az 55 panel öt sorban helyezkedik el, és az ablakkeretbe épített példányok ritmikáját és szintbeli elhelyezkedését követik. Emiatt, két típusú keretet összesen ötféle méretben kellett legyártatnunk. Az alaptípusnál a kampók a keret hosszanti oldalainak végén vannak. A tábláinknak különböző magasságban kell lenniük az őket hordó függönyfalelemek széléhez képest az egyes sorokban, ezért kellett négyféle hosszméretben legyártatni a tarisznyákat.
*
55 panels are in five lines, following the rhythm and the height level of the ones in the window frames. Because of these, we had to have two types of haversacks made in five sizes altogether. At the standard type, hooks are at the end of the longer sides of the frame. Panels have to be in different height levels in each row compared to the upper edge of the curtain wall elements from which they hang, so we had to order four different length of haversacks.



Ez pedig a speciális darab, ahol a kampó nem az acélprofil végéből van kihajlítva, hanem pár centivel lejjebb van odahegesztve a kerethez. Erre azért volt szükség, mert a panelünk két függönyfalelemet átfedve helyezkedik el.
A fotón jól látszik a kábel (ez esetben nem túl szerencsés) elvezetése.
*
This is the special type, at which hooks are not bent from the end of steel profile but are welded to the frame some centimeters below it. It was necessary, because this panel covers two curtain wall elements.

It can be seen well on the picture, how electric cable is led (not in a very lucky way).

Vannak azért gondok - There are some troubles

A hőszigetelt panelek beépítését követően, szinte azonnal át is adták az irodaépület alsó két emeletét, ahová be is költöztek az első bérlők. Az átadás délelőtt zajlott, és néhány panelen, a két üvegréteg között, párásodást vettek észre. A hibás darabokat, természetesen, cseréltük. Sokat törtük a fejünket, hogy mi lehetett a párásodás oka, végül azt fogadtuk el, hogy az üvegek lemosásakor víz maradhatott a furatokban, ami a napsütés-felmelegedés hatására elpárolgott és lecsapódott az üveg belső felületén. A két réteg közti alumínium profil fel van ugyan töltve páraelszívó gyöngyökkel, de ezzel a mennyiséggel már nem tudtak megbírkózni.
*
After building in the insulating panels, the lower two floors of the office building was handed over and the first lodgers moved in. Handing over happened in the morning, and controllers noticed some vapour between the two glass layers in case of some panels. Of course, we changed them. We were thinking about the reason, and finally, we accept that after washing the glasses some water remained in the holes. Because of sunlight and warming up, this water vapoured and precipitated on the inner side of the glasses. However, the aluminium profile between the two glass layers is filled with pearls which can absorb humidity, but they couldn't do with this amount.

A hősziges már bent van! - Insulating pieces have been put in!

Először a 95 db hőszigetelt világító panelt építették be. Az ablakok mögött irodák lesznek. Az ablakfelületek közül egyedül ezek a kisméretű nyílászárók lesznek valóban nyithatóak. Emiatt a LED-sor csak a zsanér oldalára kerülhetett. Egy jól látható, de elegáns, flexibilis szerkezetben rejtették el a VILATI emberei az elektromos vezetéket.
A LED-sor és a szoknyás kialakítás miatt az egyik oldalon túl szélessé vált az a sötét sáv, ami a hőszigetelés szerkezetét( aluprofil, ragasztócsík, sziloplaszt) fedi, az ablakkeret ezt már nem tudta teljesen eltakarni. Szerencsére, nem túl zavaró a látvány.
*
First, the 95 pieces of insulating light-panels were built in. There will be offices behind these windows. Only these small windows will be really openable on the facade. Because of this, LEDs must have been put on the hinge side. Workmen of VILATI hid the electric cable in a visible but elegant, flexible structure.
Because of LED panel and "skirty" insulating, the dark strake that means the structure of insulating (aluminium profile, adhesive tape, silicone glue) has become too wide on one side, window frame cannot cover it totally. Fortunately, this view is not too disturbing.
